    Как мы настраивали антенну...

    Как известно самый лучший советчик это опыт, а чтобы был опыт нужно с одной стороны почитать литературу (и это здорово - узнать новое) а параллельно с этим пробовать делать. Дальше если получается то это хорошо, а если нет то нужно задаться вопросом а почему не получается. И потом снова пробовать и пробовать.

    Вот так мы с Женей и под конец лета построили и установили на даче новую мачту, и вот теперь самое дело попробовать установить антенну и настроить ее. Как вариант эта антенна нужна на даче для работы с QRP, поэтому нужно не просто повесить антенну а еще проиграться с длиной ее лучей, и таким образом загнать ее в резонанс... В теории все и так понятно что нужно делать, а вот как все обернется на практике это еще вопрос...

    Вспомнилось как года четыре назад на даче я и мой воспитанник Дима Уваров настраивали первую самодельную антенну. Это было в конце марта, но в тот день была тоже жарища как летом (а сейчас это просто нонсенс: +32 в тени, а на солнце все 40!), и мы настраивали антенну ориентируюсь по показаниям КСВ метра трансивера. В принципе настроили но КСВ был где то в пределах 1,7 - 1,8 ниже не получалось... Сейчас у нас есть с собой надежный друг антенный анализатор АА-330 (кто еще раздумывает покупать его или нет - мой совет да прибор очень нужный) и плюс огромный теоретический потенциал (ну не даром же изучал книги по антеннам Гончаренко, Григорова и Ротхамеля)...

    Благодаря нашей подъемной системе мы без труда подняли антенную коробку на высоту примерно метров 6-7. Все держится, так что опускаем и подключаем к антенной коробке лучи, и кабель питания. Тут же кабель питания подключаем к АА-330 и включаем прибор. Прибор порадовал своими показаниями: на частоте 6800 кГц у нас резонанс, реактивное сопротивление ноль, КСВ в районе 1,2! Ну что же значит будем укорачивать лучи, и добиваться резонанса на частоте 7090.

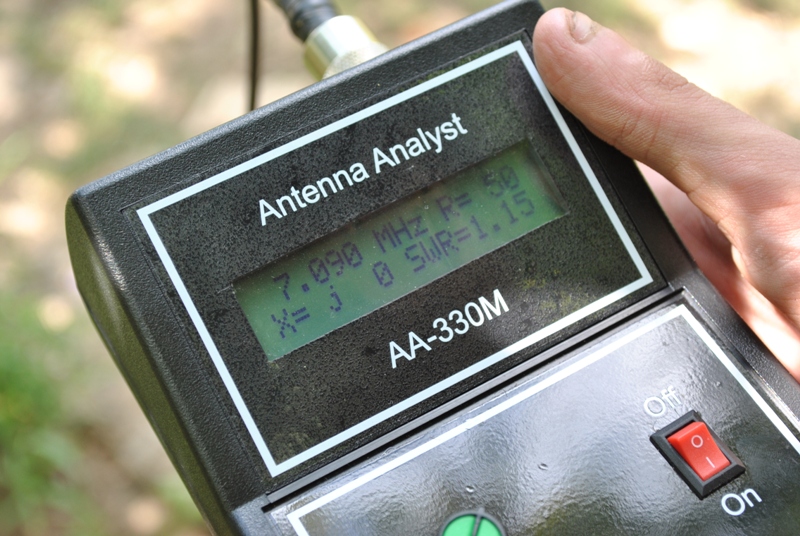

    Начинаем настройку по принципу: укоротили и тут же проверили на какой частоте резонанс, и что делается на нашей настраиваемой частоте. Первый цикл практически ничего не изменил. Вторая попытка: укорачиваем еще примерно на 30 сантиметров. Резонанс сдвигается в сторону 6900. Примерно рассчитываем, что нам нужно укоротить еще на метр наши лучики. укорачиваем, и тщательно замеряем и ... нет не отрезаем, а просто заворачиваем медный многожильный провод и скрепляем его изолентой. Так что в итоге добились на частоте 7090 резонанс (КСВ=1), на частоте 7030 и 7150 соответственно в районе не больше 1,5.  А самое главное что на всем участке 7000 - 7150 реактивность на нуле. Вот это здорово!

    Ура нам уже на 40 ке и тюнер не нужен, и тут же можно работать небольшой мощностью. Так что как  только жара немного спадет, будем брать трансивер с собой на дачу и работать отсюда небольшими мощностями. Главное на настроенной в резонанс антенне. Сам процесс настройки доставил удовольствие: это и работа с прибором, а самое главное что одному с этим справиться мне было бы трудно, а вот вдвоем легко.

    И напоследок делаем еще несколько замеров, уже настроенной антенны...

    1. при низком высоте подвеса (примерно метра 4) резонанс ушел опять в 6900. Вывод высота над землей играет важную роль. Чем ниже тем меньше сопротивление антенны. Так же заметно начинает расти и реактивность (хотя и не так много но все же х-10).

    2.при измерении параметров настроенной антенне КСВ=1. Кабель питания был свернут в бухту. Затем мы его просто распутали и пустили вдоль поверхности земли. КСВ=1. Кабель питания примерно 12 -14 метров.

    3. примерное время на сборку антенны одним человеком: закрепить антенную коробку на подъемнике, подключить кабель питания антенны и протянуть его к месту работы: 4 минуты. Подключить два луча и закрепить их на дереве еще 4 минуты. Поднять все и закрепить еще минуты 2. Итого всего примерно 10 минут.
